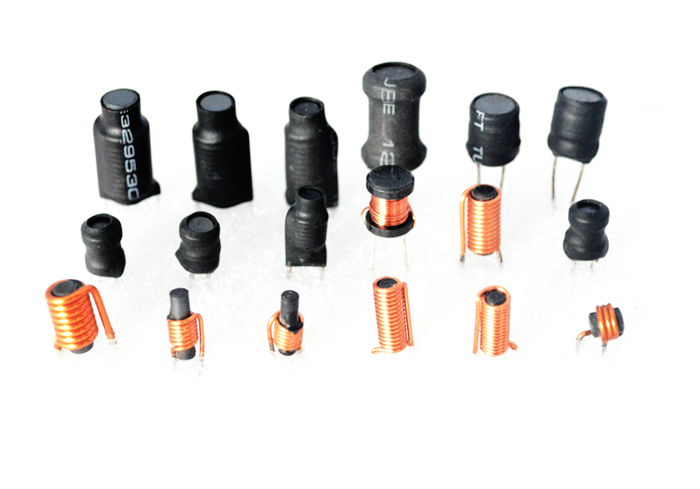

電感中的工字形電感是一種[敏感詞]式電感,是電子電路或器件的屬性之一,這意味著當電流變化時,電磁感應產生電動勢來抵抗電流的變化。一些大型固定電感或可調電感。常用的工字電感被認為是軸向電感的立式版本,在方便應用方面與軸向電感相似,但是常用的工字電感屬于大體積電感類型,電流自然可以有一定程度的提高。那么有哪些結構、特點、功能?
1、結構
一般由磁心或鐵心、骨架、繞組組、屏蔽罩、封裝材料等組成。一般來講,工字電感線圈是由工字形磁芯骨架、漆包銅線和一些輔助材料組成的電磁感應元件,它主要纏繞在工字形骨架的凹槽上,線圈的兩端連接在引腳上,鍍錫保障了線圈的兩個引腳焊接良好,外側包裹保護套,形成工字電感。骨架通常由塑料、膠木、陶瓷制成,可以根據實際需要做成不同的形狀。
2、特點
(1)體積小的立式感應器占用安裝空間?。?
(2)特殊導針結構不易產生開路現象;
(3)分布電容小,自諧振頻率高;
(4)用聚氯乙烯或UL熱收縮套保護;
(5)無鉛環保。
3、基本參數
(1)電感值范圍:1.0uH到100000uH。
(2)額定電流:根據溫升,不應超過20。
(3)工作溫度范圍:-20℃到80℃。
(4)端子強度:約2.5公斤以上。
4、功能
(1)儲能:電源中的濾波器,使電顯示源更加穩定。
(2)振蕩:在開關電路中形成振蕩分量以提高電壓。
(3)抗干擾:在電源中充當扼流線圈和差模電感,防止電源中的諧波成分污染電網,也阻止電網中的諧波成份干擾電源,起到穩定作用。
以上是工字形電感的結構和功能介紹。目前,工字形電感廣泛應用于車載GPS、車載DVD、電源設備、錄像機、液晶屏、電腦、家電、玩具、數碼產品、安防科技設備等電子產品中。
