抑制共模干擾的濾波電感稱為共模電感。抑制差模干擾的濾波電感稱為差模電感。
共模電感是纏繞在同一鐵芯上的兩組線圈，匝數相等，導線直徑相等，纏繞方向相反。差模電感是纏繞在一個鐵芯上的一個線圈。
共模電感的特點是同一鐵芯上兩組線圈的纏繞方向相反，所以鐵芯不怕飽和。市場上使用較廣泛的磁芯材料是高電導率鐵氧體材料。

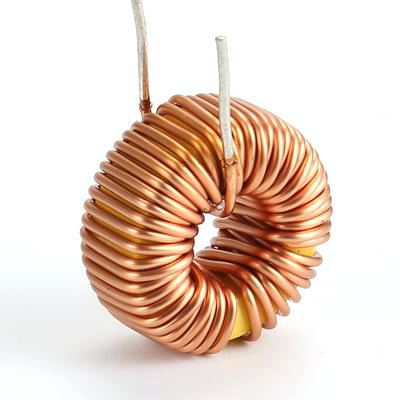

差模電感的特點是應用于大電流場合。由于線圈是繞在一個鐵芯上的，當流入線圈的電流增大時，線圈中的鐵芯就會飽和，所以市場上使用較多的鐵芯材料是金屬粉芯材料。尤其是鐵芯材料(因為價格較低)。共模電感濾波電路工作原理，La和Lb是共模電感線圈。兩個線圈纏繞在同一個鐵芯上，匝數和相位都相同(纏繞方向相反)。這樣，當電路中的正常電流流過共模電感時，電流在同相位纏繞的電感線圈中產生反向的磁場，相互抵消。此時正常的信號電流主要受線圈電阻的影響(以及漏電感引起的少量阻尼)；當有共模電流流過線圈時，由于共模電流的方向相同，線圈中會產生同方向的磁場，使線圈的感抗增大，使線圈出現高阻抗，產生較強烈的阻尼作用，從而衰減共模電流，達到濾波的目的。
實際上，如果這個濾波電路的一端接干擾源，另一端接被干擾設備，那么La和C1，Lb和C2組成兩組低通濾波器，可以將線路上的共模EMI信號控制在很低的電平上。該電路既能抑制外部EMI信號的進入，又能衰減電路本身工作時產生的EMI信號，能有效減小EMI干擾強度。
目前國內生產的一款小型共模電感，采用高頻噪聲抑制措施，共模扼流圈結構，無信號衰減，體積小、使用方便，具有平衡性好、使用方便、質量高等優點。廣泛使用于雙平衡調音器、多頻變壓器、阻抗變壓器、平衡和不平衡轉換變壓器等。
還有鐵氧體磁芯的共模濾波電感/EMI濾波器電感，兩線并聯纏繞，具有良好的噪聲抑制措施，高共模噪聲抑制和低差模噪聲信號抑制，干擾源的低差模噪聲信號抑制，高速信號中不易變形，體積小，具有平衡性好、使用方便、質量高等優點。廣泛用于抑制電子設備EMI噪聲、個人電腦和外圍設備的USB線路、DVC和機頂盒的IEEE1394線、液晶顯示面板、低壓差分信號等。
